ПРОЕКТ МИНИ - ЗООПАРКА В ПОДМОСКОВЬЕ (2015 г.)
Архитектор: Шернин М.Д.
Проектируемое здание предлагается к размещению
на участке в Подмосковье, рядом со зданием небольшой гостиницы. В рамках
согласованной концепции предлагается в границах участка возвести здание,
предназначенное для постоянного нахождения там домашних животных.
Комплекс запроектирован на углу забора, ограждающего участок,
центральный вход выполнен в виде восьмигранника. Здесь располагаются
клетки с певчими птицами и пункт продажи лакомств для животных. С левой
стороны расположены стойла для крупных животных (лошадей, пони, козликов
и т.п.), справа могут находится загоны для крупных, домашних птиц. На
зиму наружная стена может закрываться стеклопакетами для удобства
посетителей (детей).
Результаты инженерно-геологических изысканий свидетельствуют о
пригодности участка для строительства проектируемого объекта. Проектом
предлагается единовременное освоение данной территории.
КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Здание предполагается возвести на монолитном , мелкозаглубленном
фундаменте (Ширина 300мм.) с полами по грунту. Внешние стены выполнить
по каркасной технологии с утеплением в 150 мм.
ТЕХНИКО-ЭКОНОМИЧЕСКИЕ
ПОКАЗАТЕЛИ:
Площадь застройки – 280 кв.м.
Общая площадь здания – 265 кв.м.
Строительный объем здания –1 100 куб.м.
Этажность здания – 1 этаж

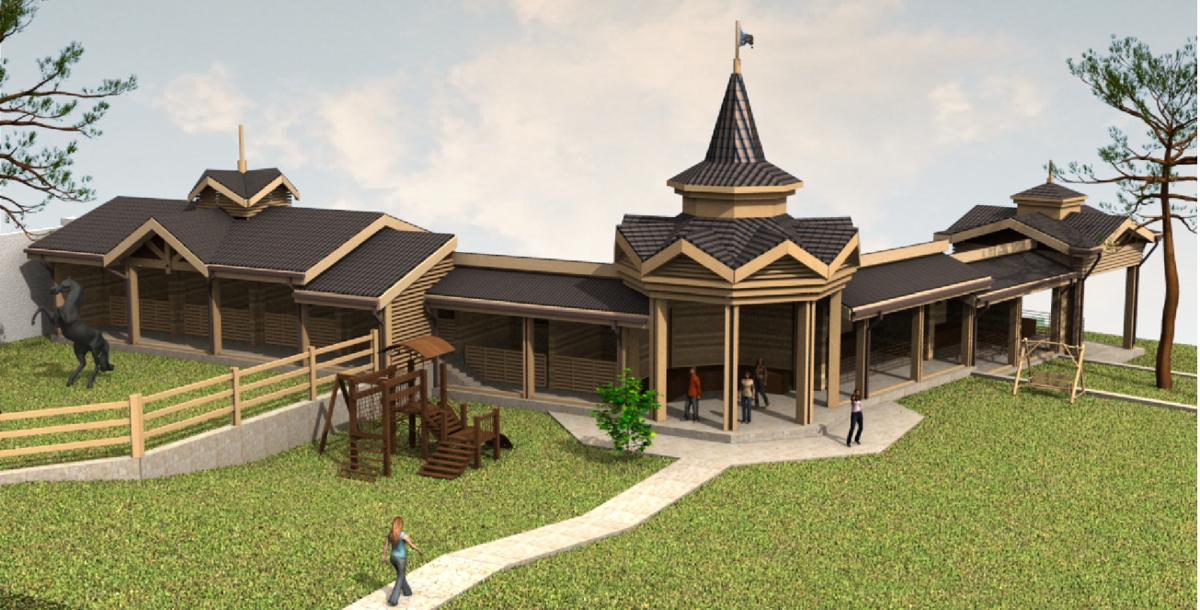

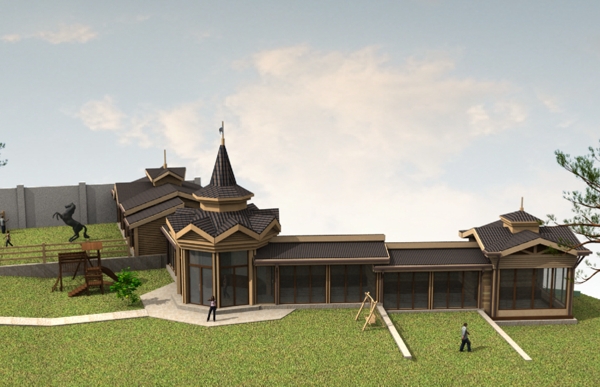

Общий вид с высоты птичьего полета

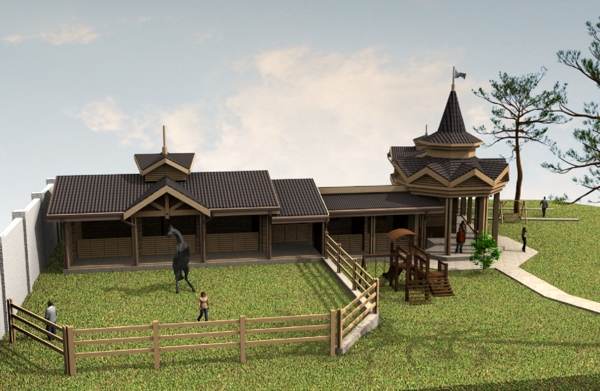

Общий вид с высоты птичьего полета
Общий вид с высоты птичьего полета

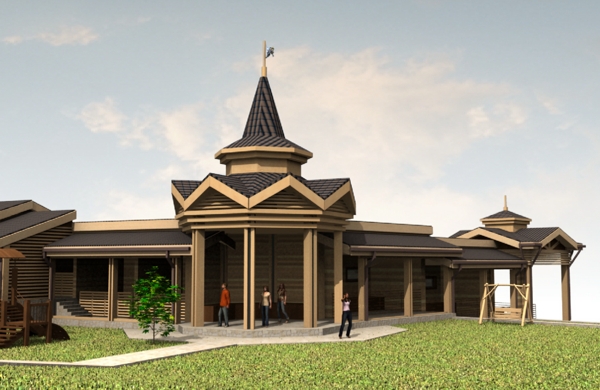

Общий вид

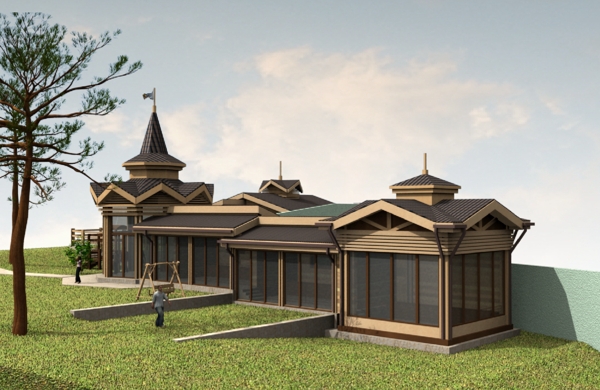

Общий вид

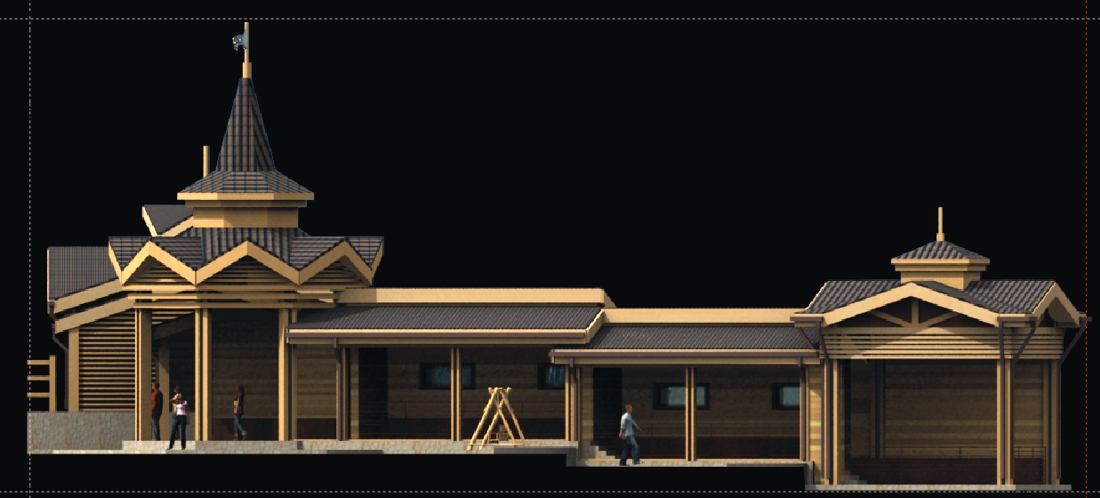

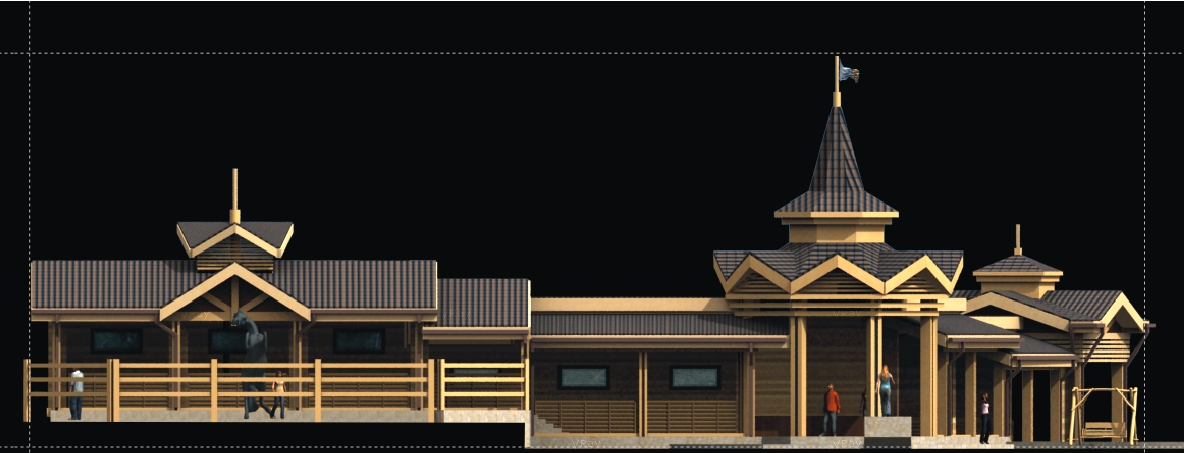

Фасад 1
Фасад 2

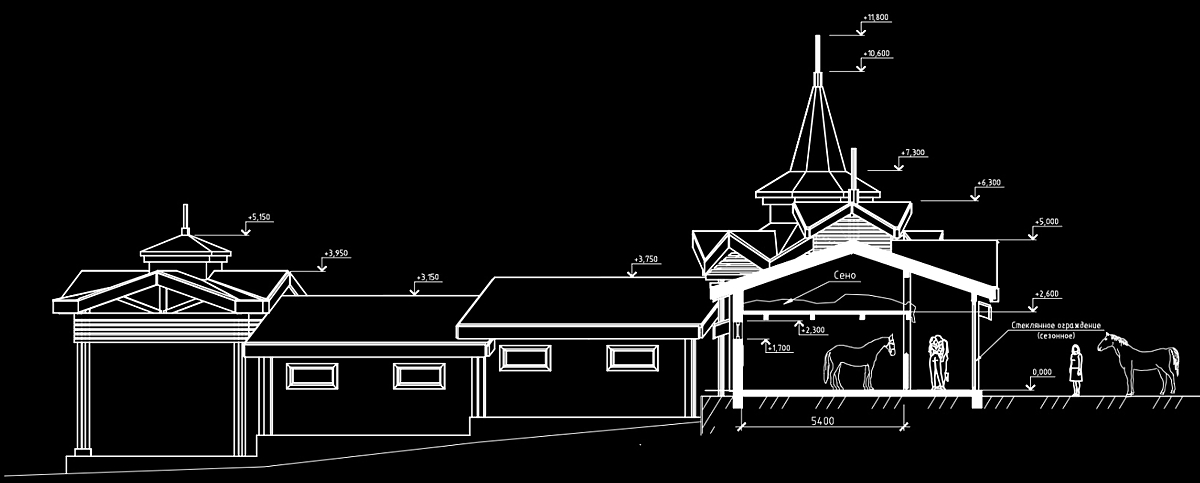

Схема разреза 1-1

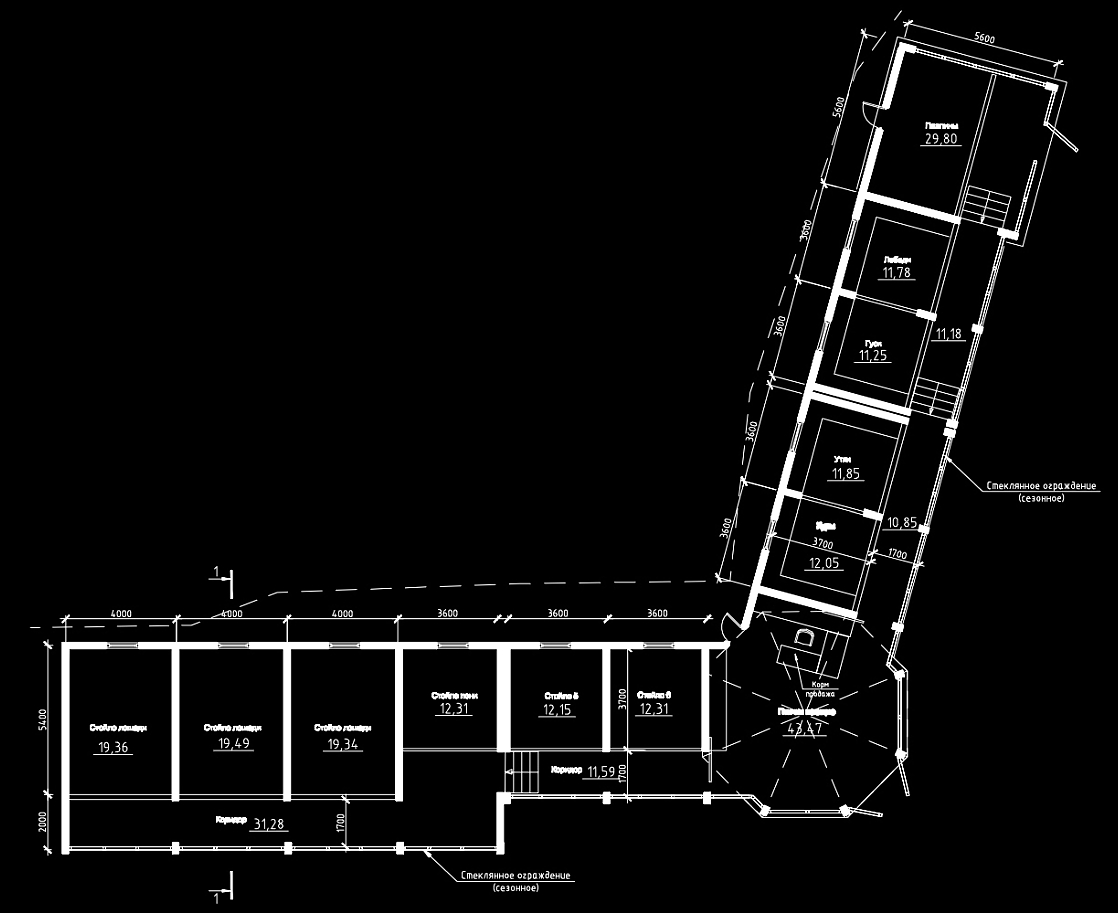

План

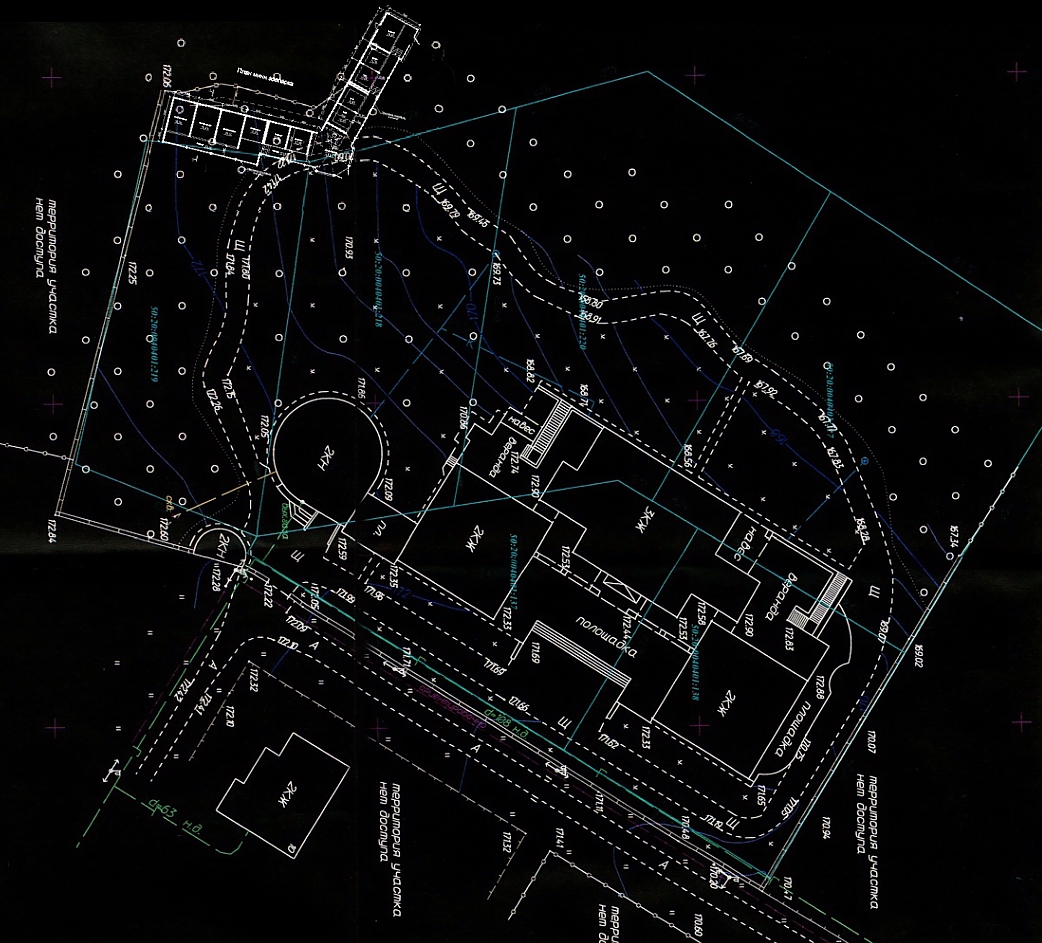

Схема генерального плана
