Эскизный проект ночного клуба "Водолей" в г. Екатеринбурге (2003г.)

Авторский коллектив:  Шернин М.Д.

Перед автором ставилась задача разработки интерьера зала развлекательного комплекса с учетом следующего:

- сохранение общей планировочной структуры пространства (расположение сцены, антресолей, винтовых лестниц).

- возможность размещения 250 посадочных мест.

- предусмотреть место для DJ в пространстве зала.

- сохранение возможности трансформации сцены для дефиле.

ОБЬЕМНО-ПЛАНИРОВОЧНОЕ РЕШЕНИЕ:

Общее решение интерьера зала выполнено в "космической" тематике, на которую автора подтолкнули как название, так и общая тенденция, мода, превалирующая в данном сегменте рынка развлечений -- так называемый Хай-тек. Композиционным центром пространства зала является подвесная структура, на которой размещается DJ со своей аппаратурой. Справа и слева от него находятся места для танцовщиц. Структура имеет активную, динамичную подсветку, и сама является источником для освещения танцевальной зоны и сцены. Это некий космолет, зависший над скоплением гуманоидов, предающихся разнузданному веселью. Это впечатление усиливают вращающиеся лазерные излучатели, расположенные над центром винтовых лестниц. Испускаемые ими лучи отражаются в изогнутых потолочных отражателях и наполняют пространство зала подвижной сеткой лучей, гармонично дополняющей энергичные мелодии и ритмы зарубежной эстрады. От центра потолочного излучателя вниз уходит световой столб, который фиксирует центр винтовых лестниц, они как бы изгибаются вокруг него, вознося посетителей на следующий уровень. Отражающие экраны из полированного металла, закрывающие значительную часть потолка, служат для отражения света прожекторов, направленных на них. Верх и низ колонн, а также и некоторые другие локальные источники -- излучают ультрафиолет, что приводит к известному всем эффекту "выбеливания" светлых цветов.

На антресолях демонтируются только ограждающие конструкции. Вместо глухих ограждений устанавливаются металлические из нержавеющего металла и перфорированного листа. Это позволяет увеличить общую просматриваемость объема зала. С антресолей становится лучше видно и танцевальную зону и сцену. Металл также гарантирует высокую степень вандалоустойчивости и технологичность соединений. Бар остается на прежнем месте, меняется только отделка в соответствии с общим стилистическим рещением всего пространства зала. Местоположение сцены и принцип её трансформации тоже остаются без изменений. Сцена оборудуется внутренней подсветкой, состоящей из отдельных квадратов, снабженных сенсорными датчиками, которые позволяют оживить показы мод за счет последовательных включений при движении по ним. Минимальное вторжение в существующую структуру зала позволяют минимизировать затраты на реконструкцию, и сохранить количество посадочных мест.

 КОНСТРУКЦИИ И МАТЕРИАЛЫ:

Структура, где находится DJ выполнена из металла с окраской огнезащитными составами. Она подвешена на вертикальных связях к ребристому перекрытию. Со стороны прохода в зону азарта структура прикреплена к антресоли, а для предотвращения раскачивания, к несущему каркасу прикреплены наклонные тяги, другой конец которых заведен за несущую колонну боковых антресолей. За подвесным потолком запроектированы воздуховоды для принудительной вентиляции. Для отделки интерьера предлагается следующее. Пол нижнего уровня облицован керамогранитом или искусственным камнем, имеющим противоскользящее покрытие. Стены зала -- навесные панели из негорючего пластика или гипсокартона с размещенными на них стилизованными изображениями созвездий, в которые вмонтированы светодиоды, способные менять свой цвет. Это будет придавать залу различные цветовые оттенки в зависимости от сценария вечеринки. Потолок черный, зеркальный из наборных панелей.

Перспективные виды

Перспективные виды

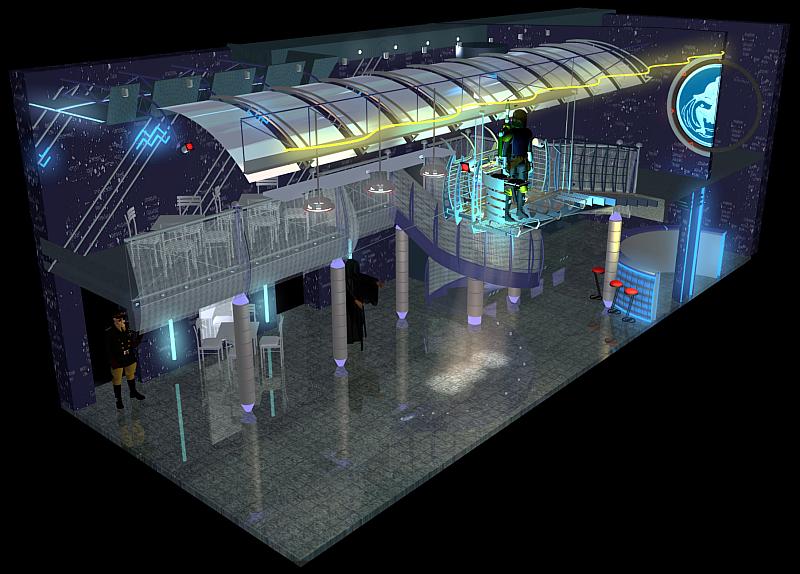

Четвертинка зала

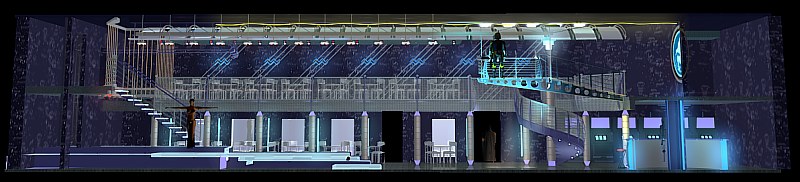

Продольный разрез

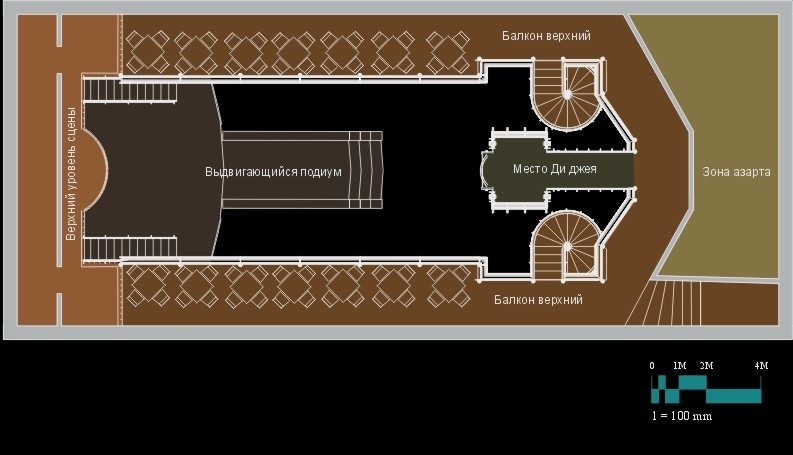

План верхнего уровня

План нижнего уровня
