ЭСКИЗНЫЙ ПРОЕКТ РЕКОНСТРУКЦИИ ЧЕРДАЧНОГО ПРОСТРАНСТВА ПОД МАНСАРДНЫЙ ЭТАЖ (2005 г.).
Архитектор: Шернин М.Д.
Представлен
эскизный проект реконструкции
холодного чердака под мансардный этаж.

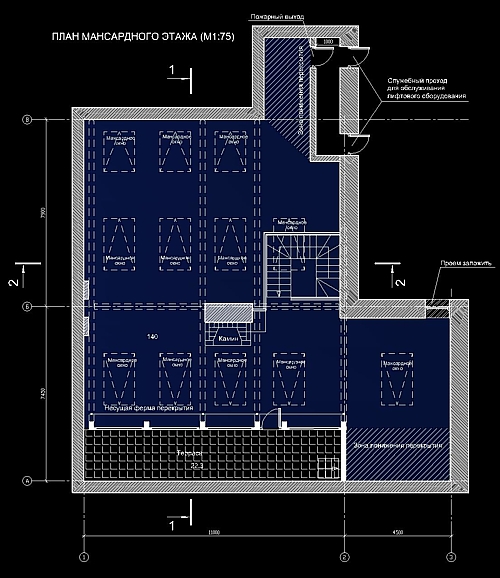

Впоследствии на этаже возможно
размещение мастерской, тренажерного или
каминного зала. Так как с черного хода (второй
лестницы) осуществляется доступ к
техническому помещению лифта, то
пришлось устроить коридор, ведущий к
входу в это помещение.
В
результате проведенного обследования
было выяснено, что несущие стены
находятся в удовлетворительном
состоянии. Несущие, металлические балки
перекрытия 3 этажа также не потеряли
несущей способности. Но в связи с
увеличивающейся нагрузкой, было принято
решение о дополнительном усилении
перекрытия балками аналогичного
сечения, которые будут размещены между
существующими с одновременным
усилением опорного контура стен
железобетонным поясом. Ближайшие
коньковые элементы заменить не
представляется возможным, поэтому
только часть боковых скатов фронтонов
может быть заменена на новые.

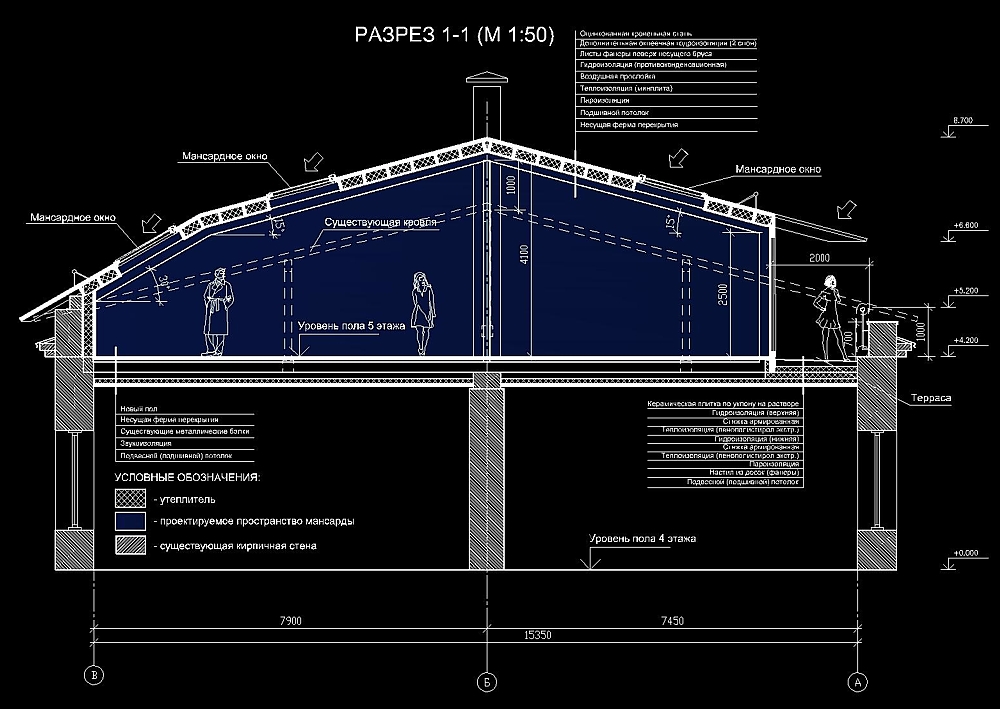

Поскольку
по проекту предусматривается
устройство террасы, то основные несущие
конструкции было решено выполнить
в виде единого, замкнутого контура,
опирающегося на промежуточную несущую
стену и на одну из наружных стен. Этим мы
значительно уменьшаем сосредоточенную
нагрузку в точке опирания наружного
ограждения террасы, и получаем основу

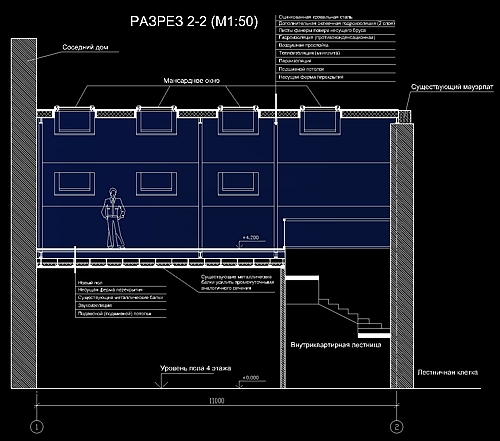

для устройства пола мансарды. Поверх рам
несущего контура запроектированы
горизонтальные направляющие,
удерживающие плиты теплоизоляции. Они в
свою очередь служат конструктивной
основой для монтажа мансардных окон. Для
предотвращения появления мостиков
холода металлические рамы заведены
внутрь теплого контура. Это в свою
очередь способствует лучшему
сохранению деревянных конструкций в
местах примыкания их к металлическим
элементам, в связи с отсутствием
температурных колебаний.
Стена
мансарды, обращенная к террасе, состоит
из стеклопакетов, это обеспечивает
хорошую освещенность внутреннего
пространства и, кроме того, открывает
прекрасный вид на историческую
застройку г. Москвы. С поверхности
террасы, по желанию заказчика, на
поверхность кровли ведет пологая
лестница, размещенная на боковом скате
фронтона главного фасада. Для
дополнительной гидроизоляции пола
террасы, было принято решение
оборудовать на этом участке
инверсионную кровлю (гидроизоляционный
слой под утеплителем) с устройством еще
одного слоя поверх утеплителя.
ТЕХНИКО-ЭКОНОМИЧЕСКИЕ
ПОКАЗАТЕЛИ:
Общая
площадь мансарды (включая лестницу) – 176
кв.м.
Площадь
террасы – 22 кв.м.
Высота
по низу конька – 4,1 м.

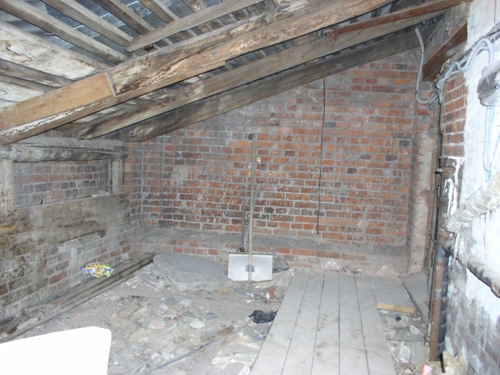

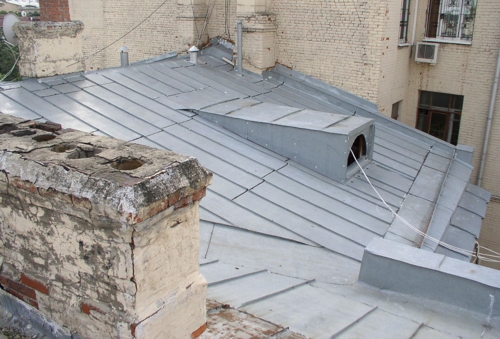

Существующее положение
Существующее положение

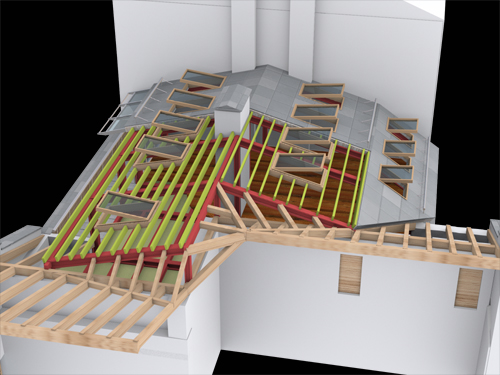

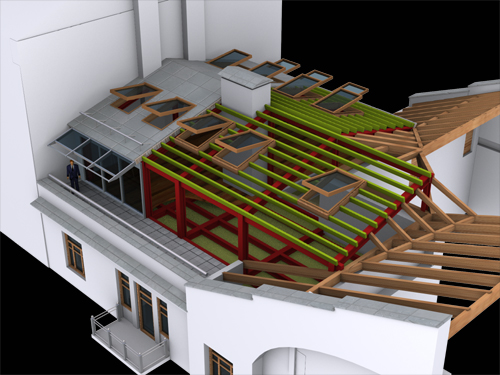

Перспективный вид (конструктив)
Перспективный вид (конструктив)

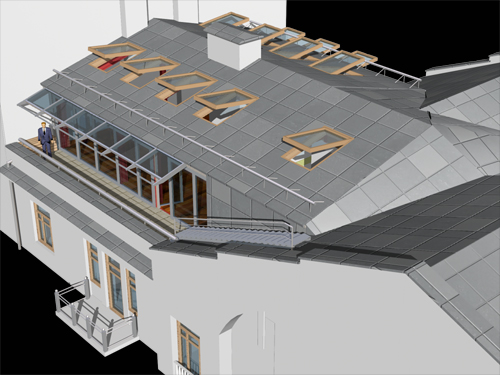

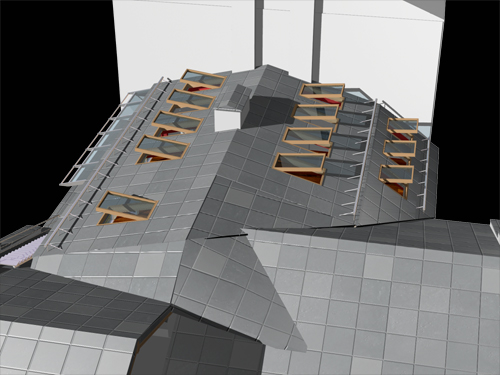

Перспективный вид (внешний вид)
Перспективный вид (внешний вид)
