Конкурсный проект жилого дома с "нулевым" энергопотреблением (2007 г.).
Архитектор: Шернин М.Д.
ПОЯСНИТЕЛЬНАЯ
ЗАПИСКА
В данном проекте автор совместил довольно-таки традиционную форму с последними изысканиями в области энерго и ресурсосбережения. В частности вся конструкция приподнята на сваях, что позволяет не нарушать уровень существующих грунтовых вод и частично сохранить травяной покров под постройкой. Кровля скатная, с большим уклоном, для того, чтобы снег не накапливался в больших количествах. На торцах строения смонтированы откидные террасы-ставни, а по бокам - сдвижные ставни. Когда дом пустует - он полностью закрыт, торцевые ставни подняты, боковые задвинуты, на мансардные окна тоже надвинуты защитные ставни. В том случае, если хозяева приехали ненадолго в холодный период - дом “частично раскрывается”. Планки торцевых и боковых ставен поворачиваются на 90 градусов, пропуская дневной свет, ставни мансардных окон (возможно и боковых тоже) сдвигаются в сторону. В доме достаточно светло и уютно без существенных трудозатрат. И наконец в летний период, дом полностью раскрыт, торцевые ставни-террасы опущены - каждая на свой уровень, внутреннее пространство залито светом, а компьютерная система сама приоткрывает окна для вентиляции в зависимости от концентрации углекислого газа. В зимний период, когда невозможна естественная вентиляция, задействована электрическая, которая включается по сигналу датчика повышения уровня CO2 в комнатах. Отработанный воздух проходит через систему теплообменников, соприкасаясь с воздухом с улицы. Таким образом происходит частичный нагрев свежего воздуха за счет отработанного.
При строительстве основной материал - дерево (в том числе и покрытие кровли). В доме широко применены вторичные материалы, а в качестве теплоизоляции может быть использованы маты из бумажного вторсырья и пена из волокон сои (http://www.membrana.ru/articles/global/2005/10/18/190000.html).

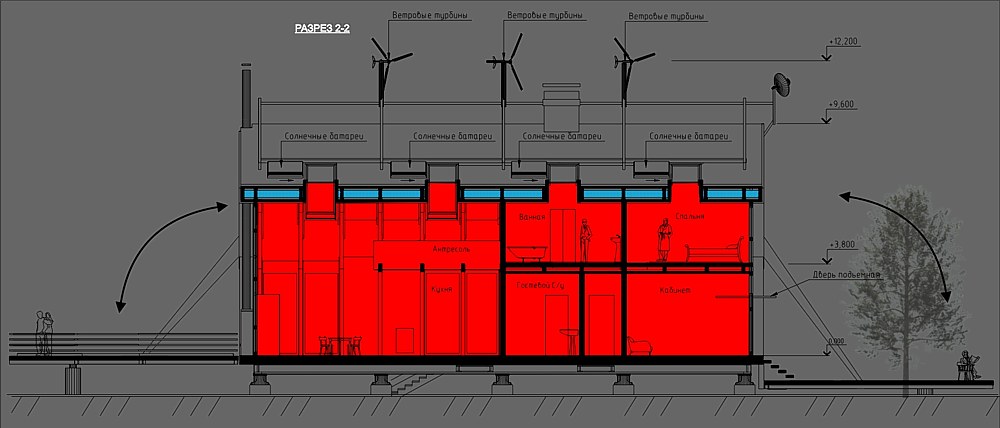

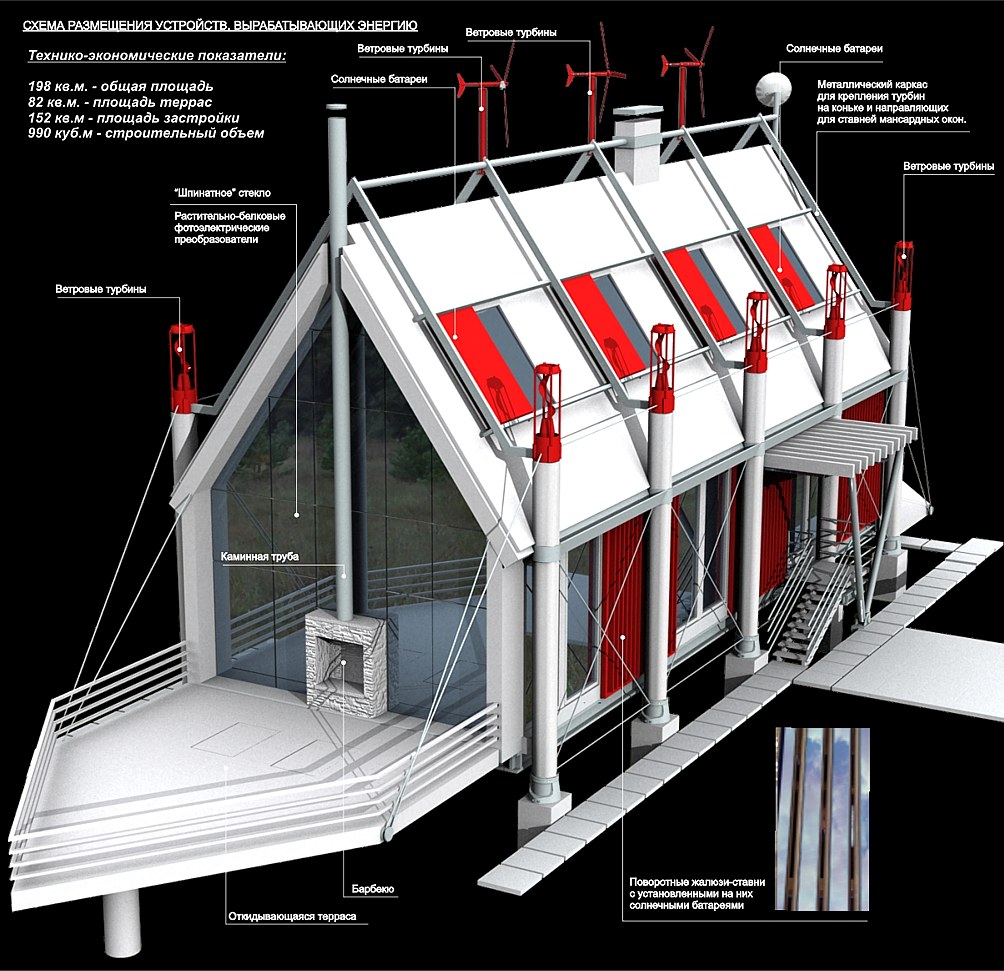

Поскольку в Подмосковье в зимний период солнце выглядывает редко, то в качестве основного источника энергии рассматривается ветровая. С этой целью на конце каждой опоры установлены ветровые турбины и еще 3 штуки на конке кровли. Впрочем, это не мешает нам рассматривать и солнечный (дневной) свет в качестве источника энергии. Поэтому на одной из сторон поворотных жалюзи, расположенных по бокам дома, размещены солнечные батареи. Аналогичные батареи установлены в качестве защитных ставен над мансардными окнами. Кроме того в перспективе возможно использование новых технологий для резкого увеличения объема чистой энергии, получаемой от растительно-белковых фотоэлектрических преобразователей, размещенных между стеклами на торцах здания. Электрическую энергию для дома производят клетки шпината, зажатые между слоями стекла, то, что такой живой электрический генератор реален, подтверждает хотя бы вот этот эксперимент Массачусетского технологического института (Http://www.membrana.ru/articles/inventions/2004/06/28/215700.html). Растительно-белковые фотоэлектрические преобразователи, потенциально, могут обеспечить намного больший коэффициент полезного действия, чем традиционные солнечные батареи. Когда эту технологию доведут до ума.
Оборудование дома включает в себя механизмы для сбора дождевой воды, очистки сточных вод посредством системы септиков с бактерицидным наполнением.

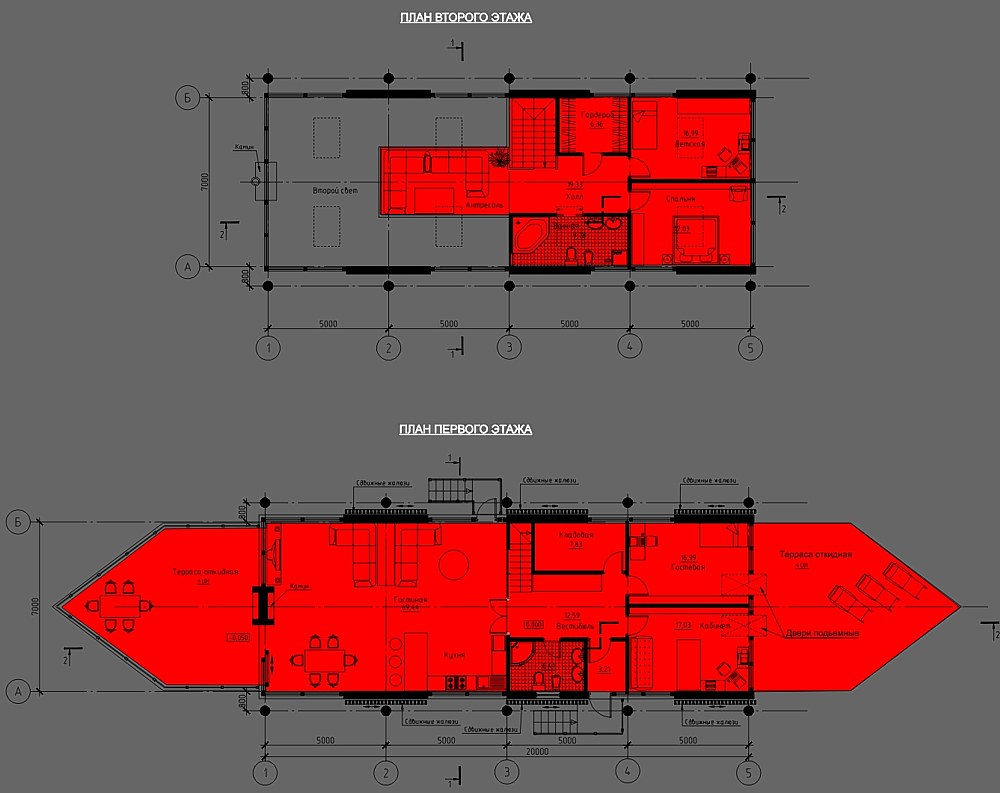

Планировка тома достаточно традиционна, на 1 этаже прихожая, кладовая, гостевой санузел, гостиная и 2 жилых комнаты. Второй этаж - приватная зона, включает в себя 2 жилые комнаты, ванную комнату, гардероб и просторный холл-антресоль. Половина дома, таким образом, представляет собой двусветное пространство, где не будет тесно большому количеству людей, и они смогут прекрасно проводить время, общаясь друг с другом, в окружении архитектуры 21 века.

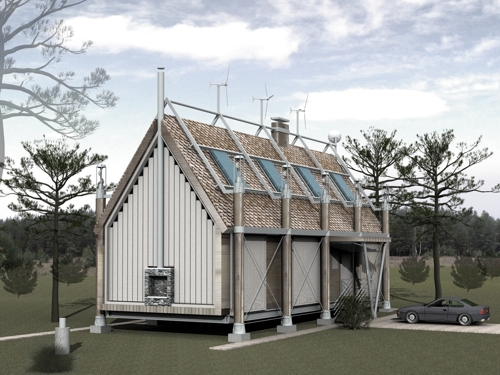

Перспективный вид со стороны жилых комнат

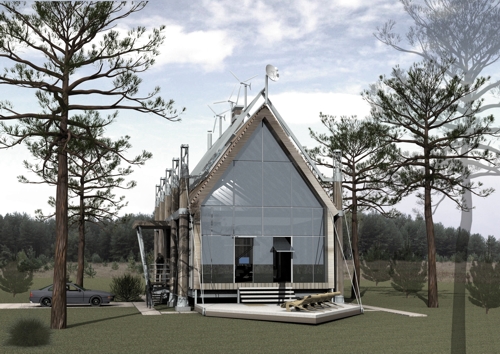

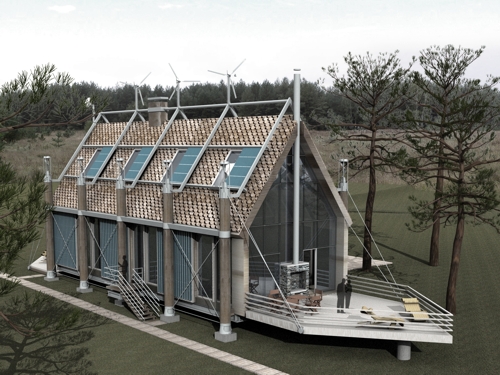

Перспективный вид со стороны гостиной
Перспективный вид со стороны жилых комнат

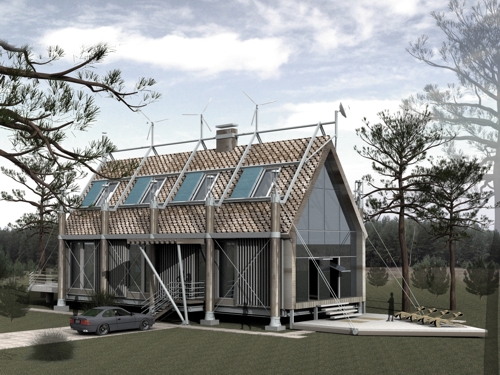

Перспективный вид (с высоты птичьего полета)

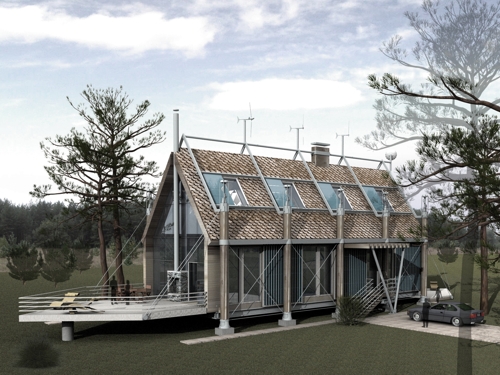

Торцевые террасы подняты, жалюзи и ставни открыты

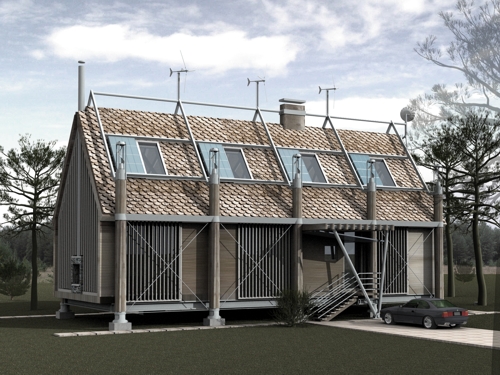

Дом полностью закрыт в отсутствие хозяев

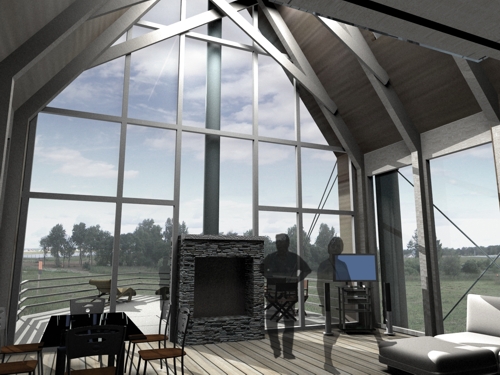

Интерьер гостиной

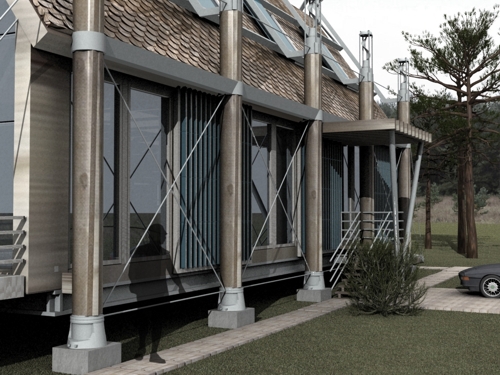

Защитные жалюзи с солнечными панелями
